Sombra de Io

Imagen obtenida el 12 de Septiembre de 2009 Hora 20:30

Técnica afocal. Apilado con Registax de un video descomprimido con VirtualDub y ajustes con Photoshop

Hice dos procesados separados: uno para Io (punto del luz a un costado del planeta) y otra para Júpiter, para extraer la mayor información posible de la imagen, que por otro lado coincidía con un mejoramiento estético. Con los datos de la imagen y con la información que pude reunir (y que yo pudiera manejar), arme un gráfico para encontrar la pocición de Io en su órbita alrededor de Júpiter en el momento de la toma. Con el grafico pude confirmar, que se trato de la sombra de Io, a pesar de lo que muestran las dos dimensiones de la imagen.

Link para la descarga del gráfico* que confronta la imagen superior “Sombra de Io” (archivo CAD) -Autocad 2000 o versiones más recientes- http://rapidshare.com/files/428056101/Grafico_-sombra_de_Io-_Nuevo.dwg.html
Dentro del archivo CAD “Herramientas” “Opciones” llevar al máximo “suavidad de arcos y círculos”. Utilizar la herramienta “zoom ampliar” o “ventana” para ver los detalle. )

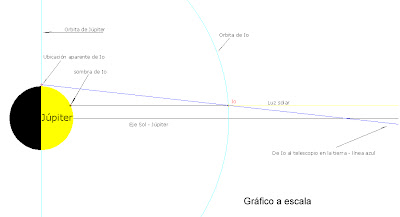

Detalle extraído del gráfico* (A escala de la órbita de Júpiter, el Sol y los planetas no alcanzan un tamaño apreciable.)



Detalle extraído del gráfico* (Se partió de ubicar a Io en su posición aparente según la imagen, para localizar su posición real).

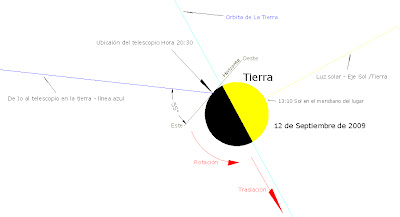

Detalle extraído del gráfico* (No se tuvo en cuenta la inclinación del eje terrestre ni los valores de la inclinación orbital) Altitud de Io: “Cartes du ciel” 49º / Grafico* 55º
